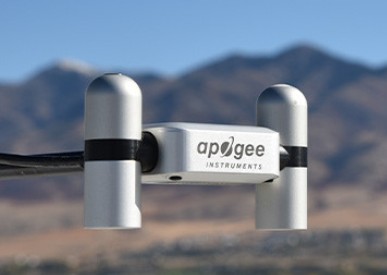

用途：Apogee Instruments 的新型四分量?jī)糨椛鋫鞲衅?/strong>可單獨測量?jī)糨椛浞至俊Ｔ搨鞲衅骶哂蠸DI-12輸出，無需多個模擬通道來測量?jī)糨椛涞母鱾€(gè)分量。凈輻射計是一個完整的套件，包括凈輻射計、安裝桿、用于數據記錄器接口的尾纖引線電纜和手提箱。
特點：
板載A/D轉換和SDI-12輸出遠地點凈輻射計具有板載A/D轉換和SDI-12輸出功能，無需多個模擬數據記錄器通道；
四分量?jī)糨椛溆?jì)包含向上和向下的日輻射強度計以及向上和向下的地面輻射強度計分別提供凈輻射的四個分量的測量；

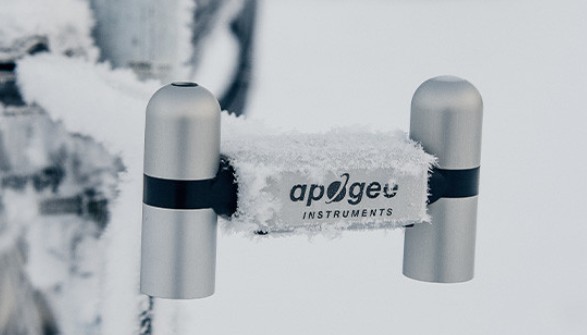

每個輻射計都包括一個單獨的加熱器，通過最大限度地減少露水/霜對過濾器的影響來提高精度；
小巧輕便，體積小，便于安裝。
技術規格：
SN-500-SS 凈輻射傳感器 | ||
輸入電壓范圍 | 5.5~24V DC（加熱經過優化，可在12V DC下運行） |
|
電流消耗（12V DC電源電壓） | 加熱打開，通訊啟用：63mA 加熱關閉，通訊啟用：1.5mA 加熱器關閉，通信禁用：0.6mA | |
響應時間（使用SDI-12通訊協議） | 1s（SDI-12數據傳輸速率；檢波器響應時間為0.5s） | |
加熱器（傳感器單獨加熱） | 12V DC時電流消耗為62mA，功率要求為740mW | |
操作環境 | -50至80°C；0至100%相對濕度 | |
尺寸 | 長116mm，寬45mm，高66mm | |
質量 | 質量320g（含安裝桿和5m引線） | |
電纜 | M8連接器（IP68)，用于連接傳感器外殼，5m四芯屏蔽雙絞線，采用帶尾纖引線的山都平橡膠護套 | |

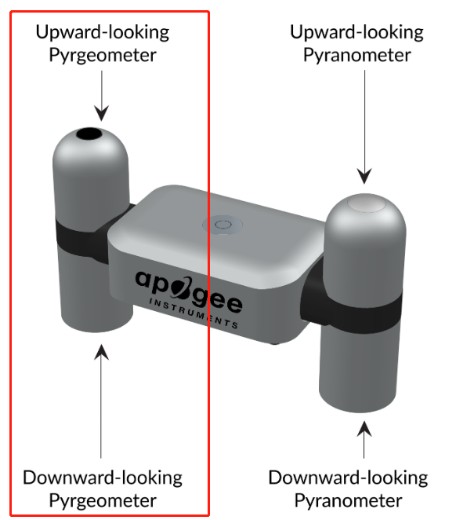

地面輻射強度計（Pyrgeometer） | ||
地面輻射傳感器靈敏度 | 0.12 mV/Wmˉ2（因傳感器而異，列出典型值） |
|
校準系數（靈敏度的倒數） | 8.5 Wmˉ2（因傳感器而異，列出典型值） | |
校準不確定度 | ±5% | |
輸出范圍 | ±24mV | |
測量范圍 | -200至200 Wmˉ2（凈長波輻照度） | |
測量重復性 | 1%< | |
長期漂移 | 靈敏度每年變化小于2% | |
非線性 | 1%< | |
傳感器響應時間 | 0.5s< | |
視場 | 150° | |
光譜范圍 | 5~35μm | |
溫度響應 | -15~45℃時小于5% | |
窗口加熱偏移 | 小于10 Wmˉ2 | |
零點偏移B | 小于5 Wmˉ2 | |
傾斜誤差 | 小于5% | |
地面輻射強度計每日總不確定度 | ±5% | |
地面輻射強度計溫度傳感器 | 30kΩ熱敏電阻，25℃時±1℃耐受 | |
熱敏電阻的溫度輸出 | 0~2500mV | |
熱敏電阻輸入電壓要求 | 2500mV（典型值，可使用其他電壓） | |

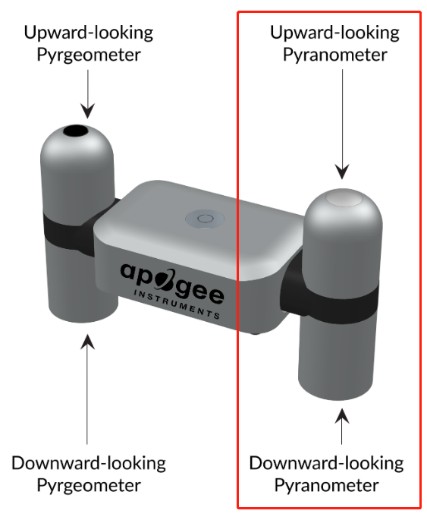

日照輻射強度計（Pyranometer） | ||
靈敏度 | 0.045mV/Wm-2（向上）；0.035mV/Wmˉ2（向下），（因傳感器而異，列出典型值） |
|
校準系數（靈敏度的倒數） | 22Wmˉ2/mV（向上）；28.5Wmˉ2/mV（向下） | |
校準不確定度 | 1000Wmˉ2時小于3% | |
輸出范圍 | 0至90mV（向上）；0至70mV（向下） | |
測量范圍 | 0至2000Wmˉ2（凈短波輻照度） | |
測量重復性 | 小于1% | |
長期漂移 | 每年少于2% | |
非線性 | 小于1% | |
日照輻射強度計傳感器響應時間 | 0.5s | |
日照輻射傳感器視場 | 180°（向上），150°（向下） | |
日照輻射傳感器光譜范圍 | 385nm至2105nm（向上）;295nm至2685nm（向下） | |
日照輻射傳感器定向（余弦）響應 | 在80°太陽天頂時小于30Wmˉ2（向上），對于0到60°之間的角度，小于 20%（向下） | |
日照輻射傳感器溫度響應 | -15~45℃時小于5% | |
日照輻射傳感器零點偏移A | 小于5Wmˉ2；小于10Wmˉ2（加熱） | |
日照輻射傳感器零點偏移B | 小于5Wmˉ2 | |
日照輻射傳感器不確定性（每日總計） | 小于5Wmˉ2 | |
