用途：

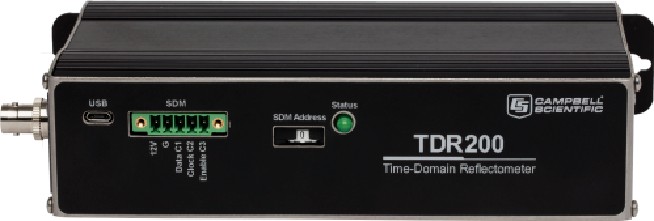

TDR200時域反射儀是坎貝爾科學時域反射儀（TDR）系統的核心。

TDR系統準確地確定土壤體積含水量、土壤體積電導率、巖體變形或用戶特定的時域測量。

一個Campbell Scientific數據記錄器可以控制多個TDR200反射計。

特點：

•  低功率

•  強度高，耐用

•  靈敏度高

•  低噪聲

•  高級波形濾波高級波形

•  分析算法向后兼容TDR100系統（僅限CRBasic數據記錄器）

•  60 Hz高頻記錄l

•  可同時測量512個TDR探針

詳細說明：

TDR200產生一個短上升時間電磁脈沖，該脈沖被施加到同軸系統，該系統包括用于土壤水分測量的TDR探頭。然后，反射計對得到的反射波形進行采樣和數字化，以進行分析或存儲。

經過的行進時間和脈沖反射幅度包含車載處理器用于快速準確地確定土壤體積含水量、土壤體積電導率、巖體變形或用戶特定時域測量的信息。

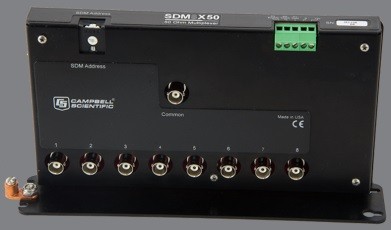

數據記錄器收集250點波形，并在大約兩秒內對其進行分析。每個波形可以有多達10112個數據點，用于監測巖體變形或邊坡穩定性中使用的長電纜長度。先進的噪聲濾波和平均使在嘈雜環境中進行精確測量成為可能。完整的系統基于TDR200的完整系統包括TDR200、SDM8X50多路復用器、數據記錄器、電源、外殼和探頭。傳感器設置、故障排除和程序生成。

土壤水分測量應用：

一個CSI數據采集器可最多同時連接并控制16個TDR200時域反射計，從而實現大范圍的組網測量。該TDR系統包括多種類型的土壤探頭，用戶可根據測量深度、土壤類型等的不同需要選擇不同類型的探頭。一套TDR系統可最多連接512個TDR土壤水分探頭。

PCTDR軟件能夠提供系統控制、對監測數據的處理和故障診斷等功能。

技術規格：

土壤水分傳感器（TDR）

SS-TDR200系統，屬于可定制系統，有多中TDR探頭可供選擇，如：CS605、CS610、CS630、CS635、CS640、CS645.
