系統介紹：DJ-6511A 型基準輻射站是繼WMO 組織的“本底輻射網絡（BSRN）”之后的新的一款全自動太陽跟蹤系統，自動測量太陽能要素中的總輻射（GHI）、直接輻射(DNI)和散射輻射(DIFF)等輻射組分，可以計算出日照時間，是太陽能輻射的更高標準和要求。作為我國的輻射測量基準同時用于與常規氣象臺站太陽輻射資料和NASA 的衛星數據校準使用，能適應國家氣候監測網的業務需求，滿足觀測數據高精度和高穩定性的要求，亦可用于太陽能功率預報。DJ-6511A適合我國特殊的西北沙塵暴天氣以及非專業人士維護的工業觀測。

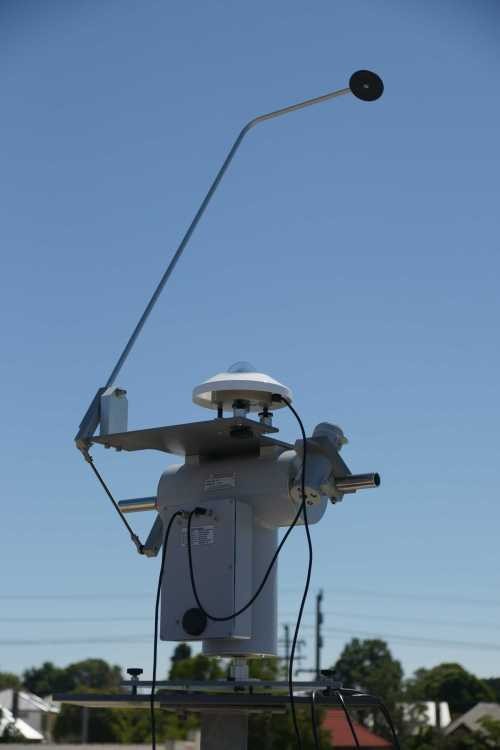

全自動太陽跟蹤監測系統采用傳統的全自動太陽跟蹤器配備GPS和太陽定位探頭，達到國際輻射本底觀測網絡的技術要求，精確的測量太陽輻射、直接輻射和天空散射輻射。還可以根據用戶的要求提供天空長波輻射、凈輻射、日照時數等其他輻射參數的觀測。作為野外觀測的一般要求，該系統建議用戶加入各種氣象觀測：測量風速風向、空氣溫濕度、大氣壓力和降水。
系統特點：
可實時顯示數據、定時接收數據。
實時發送數據，自動定時下載數據，無需人員采集數據。
多種數據傳送方式，如GSM、GPRS/CDMA 、衛星、等。
輸出數據為表格式，便于在Excel和各種數據處理軟件和數據庫軟件下調用。
測量參數：
總輻射（GHI）、直接輻射(DNI)和散射輻射(DIFF)、風速風向、空氣溫濕度、大氣壓力和降水等
可擴展測量參數：
天空長波輻射、凈輻射、日照時數等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
系統組成：
系統主機：CR1000X數據采集器（點擊查看技術參數）
傳感器：
HYGROVUE10 空氣溫濕度傳感器（點擊查看技術參數）
EQ08-S輻射傳感器（點擊查看技術參數）
AST-02&03 太陽跟蹤器（點擊查看技術參數）
DN5 直接輻射傳感器（點擊查看技術參數）
05103 風速風向傳感器（點擊查看技術參數）
TE525MM雨量傳感器（點擊查看技術參數）
可提供定制化方案，更多信息請聯系點將科技
T80W-80AH (80W/80AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 80W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 4.40A | |
短路電流（Isc） | 4.76A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 80AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |

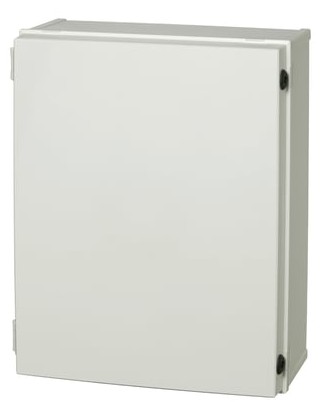

防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |

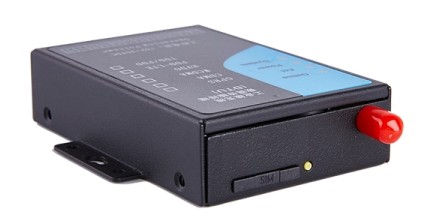

4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
