系統介紹：
時域反射計（TDR）廣泛用于測量土壤體積含水量、體積電導率和巖體變形。TDR測量沒有破壞性，并能提供很好的精確度和準確度。
TDR系統的主要組件是CSI 數據采集器、TDR200反射計、SDMX50系列同軸多路器、連接電纜和TDR探頭。
TDR200 由Windows 軟件PCTDR 控制，或在CR數采中使用TDR2000 指令控制。通常情況是，系統由蓄電池和太陽能給整個監測系統供電。
巖體變形測量應用：
TDR200可用于檢測巖體變形，監測與山體滑坡、采礦及建筑活動相關的變形狀況，同軸電纜置于鉆孔內，并以砂漿填充同軸線纜與鉆孔之間的空隙，以保證同軸電纜與周?chē)馏w或巖體同步變形。
TDR200激發的電磁脈沖沿同軸電纜向深處傳播，滑坡土體或巖體的位移和變形將使同軸電纜產生局部剪切、拉伸變形，從而引起同軸電纜局部特性阻抗的改變，電磁波將在這些區域發生反射，并反應于反射信號中，根據反射信號的返回時間及后射系數大小便可確定埋置于土體中的同軸電纜變形的位置以及變形量的大小，從而得到滑動面的位置及位移。

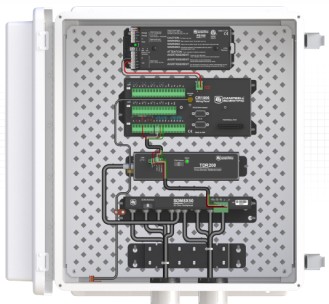

TDR系統可以將CR系列數據采集器與一個TDR20反射計一起安裝在野外防護機箱內，數采使用指令控制電纜測試儀的工作；只在測量時供電，大大降低了電源需求，數采數字化存儲電纜測試系列的波形數據，可實現無人值守工作。
土壤水分測量應用：
一個CSI數據采集器可最多同時連接并控制16個TDR200時域反射計，從而實現大范圍的組網測量。該TDR系統包括多種類型的土壤探頭，用戶可根據測量深度、土壤類型等的不同需要選擇不同類型的探頭。一套TDR系統可最多連接512個TDR土壤水分探頭。
PCTDR軟件能夠提供系統控制、對監測數據的處理和故障診斷等功能。
系統特點：
無破壞，可進行長期的、實時土壤監測
傳感器穩定性好,無需維護
使用簡便，低功耗，性能卓越
土壤水分、電導率或反射波形的采集僅需2s
可同時測量512個TDR探針
運用PCTDR軟件進行系統設置非常便利
數據傳輸靈活，多種通訊方式可選傳感器瞬時響應
適用多種CSI的數采，如：CR6, CR800, CR850, CR1000, CR3000
測量參數：
土壤水分
可擴展測量參數：
風速風向、氣壓、空氣溫濕度、輻射等各種需要的氣象參數等
系統組成：
系統主機：CR1000X數據采集器（點擊查看技術參數）
傳感器：
TDR200時域反射儀（點擊查看技術參數）
系統附件：防護機箱套件，安裝支架套件，太陽能供電套件（可選交流供電套件），無線傳輸模塊（選配）
標準系統含8個傳感器，可根據需要增加氣象傳感器，如風速風向，空氣溫度，濕度，氣壓，輻射等。
可提供定制化方案，更多相關信息請聯系點將科技
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
 | |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
 |
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
 |
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
